STM32F1, FLASHER-STM32, Demonstrator GUI 사용법

STM32F1, FLASHER-STM32, Demonstrator GUI 사용법입니다.

ST-Link 등의 Debugging 장비 없이 펌웨어를 다운로드할 수 있습니다.

즉, Serial로 STM32F1의 부트로더 영역을 통해 다운로드하는 것입니다.

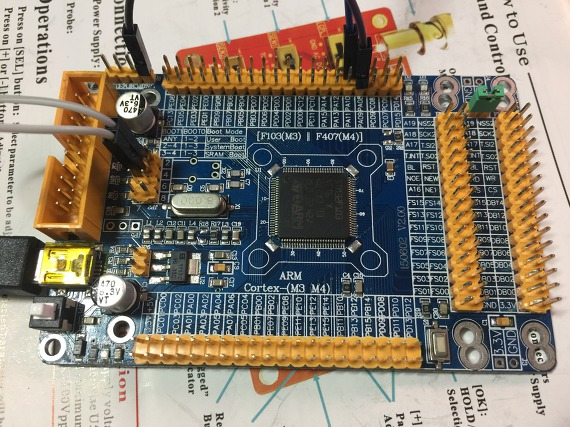

1. HW 연결

• System Boot Mode
• Serial 연결

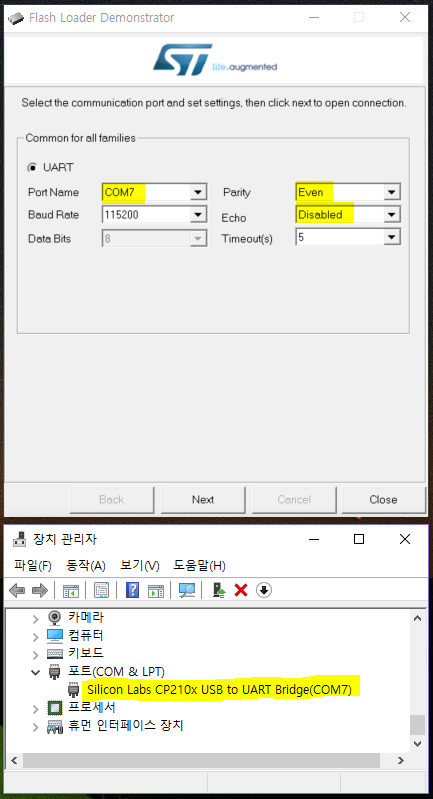

2. Com port 설정

• Port Number
• Baud Rate

• Parity
• Echo
• Timeout


3. Target is readable

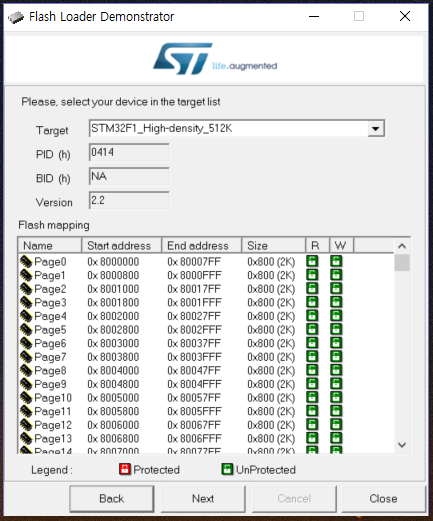

4. Device Target 확인

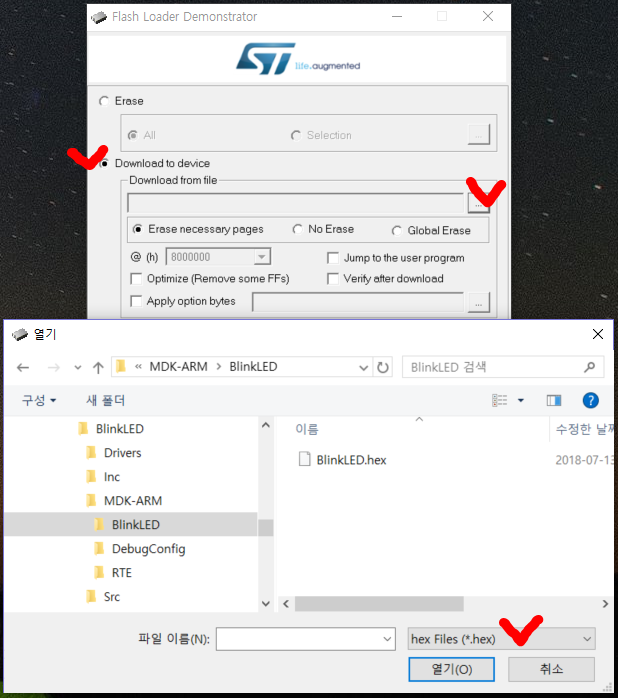

5. Download  to device

펌웨어 파일을 찾아서

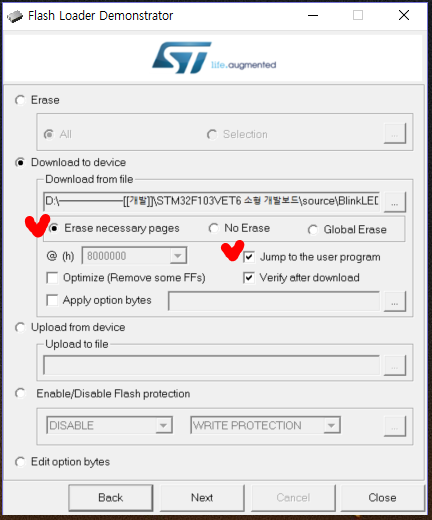

6. Download  to device

• Erase necessary pages
•

• Jump to the user program
• 다운로드 후 바로 실행될 수 있도록 합니다.

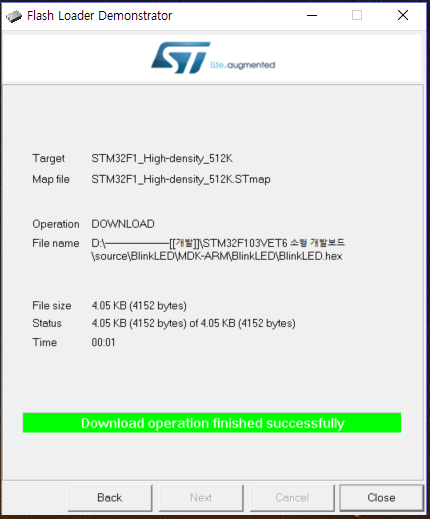

7. 다운로드 완료
